Rainbow2L-T30高清數字圖傳
產品概述
Rainbow2L-T30是一款30公里級寬帶圖/數/控一體化網絡數據傳輸產品。該產品采用高度集成，大大降低系統功耗，減小產品尺寸，滿足客戶開發無人機/船/車等無人駕駛系統、視頻監控等業務產品需求，且該產品具有豐富的外接端口，滿足不同載荷任務數據格式，可以滿足不同業務需求。
技術特點
1、 支持無人機許可頻段（SRRC/FCC/CE）；
2、 雙向透明數據傳輸，支持圖/數/控上下行同傳；
3、 地面端圖像以太網輸出；
4、 天空端支持天線切換功能，規避機身遮擋問題；
5、 支持帶內干擾躲避通信，具有一定抗干擾能力；
6、 支持單站單機（點對點）、一站多機（點對多點）組網；
7、 遙控遙測延時小于20ms；
8、 長距離圖/數/控一體傳輸；
9、 輕巧體積重量，低功耗，安裝使用便捷。
技術指標
|
項目 |
規格 |
|
型號 |
GT-PU6142-T30 |
|
收發功能 |
TDD-TDMA雙向鏈路 |
|
工作頻率 |
1.4GHz頻段（600MHz頻段可定制） |
|
信道帶寬/ |
20MHz |
|
用戶速率 |
下行：5~30Mbps /上行：1~5Mbps |
|
調制方式 |
OFDM-BPSK/QPSK/16QAM/64QAM |
|
峰值發射功率 |
33dBm |
|
工作模式 |
空地雙向圖傳/數傳（遙測）/控制（遙控）一體化 |
|
組網模式 |
單站單機（點對點）、一站多機（點對多點） |
|
傳輸時延 |
≤20ms（端到端@點對點模式，不含視頻CODEC延時） |
|
典型圖傳距離 |
30公里（8Mbps、1.4GHz/通視無干擾） |
|
數據接口 |
S.Bus/TTL-UART/RS-232/以太網 |
|
輸入電源 |
適配2S～6S電池（7~28V DC） |
|
功耗 |
≤12W |
|
天空端天線 |
2dBi全向玻璃鋼或膠棒天線（20cm） |
|
地面端天線 |
4.5dBi（15公里）/8dBi（30公里）全向玻璃鋼天線 |
|
適航速度 |
≤40米/秒 |
|
殼體 |
6061-T6鋁合金銑削，陽極氧化表面處理 |
|
工作環境溫度 |
-30℃～+70℃ |
|
尺寸/重量 |

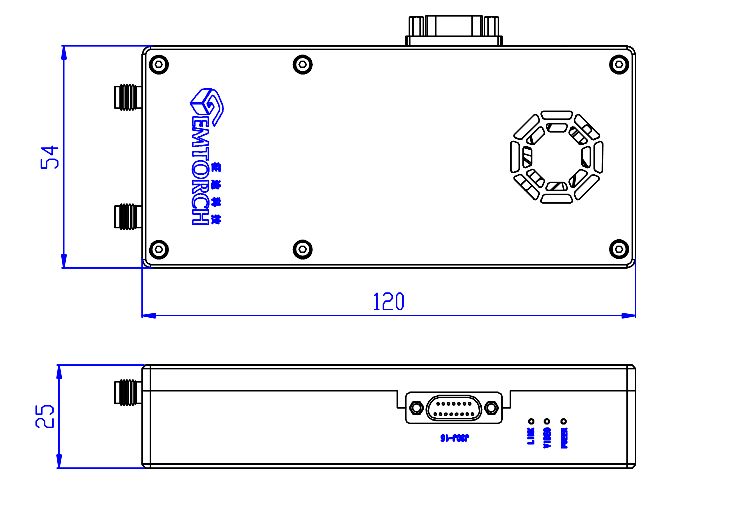

120x54x25mm/157g（不含線纜與天線） |
|
振動 |
無需減震措施 |
|
合規性 |
符合“工業和信息化部關于無人駕駛航空器系統頻率使用事宜的通知” |
