GT-MB420車載數據鏈終端
產品概述
GT-MB420車載數據鏈終端是一款超外差多信道體制無線數據傳輸產品。該產品為100%國產化數據終端，其集成度高、功耗低、產品尺寸小，適用于車載、船載、固定等地面、水面或地空環境長距離高可靠性寬帶數據傳輸，產品具備豐富的外圍接口，可滿足不同載荷任務和業務應用需求。
產品系統主要特性：
1、 用戶數據速率≥2Mbps；
2、 L波段工作頻段（1100~1500MHz）；
3、 15個并發FDMA信道；
4、 超外差體制抗干擾；
5、 100%國產化；
6、 雙向透明數據傳輸，支持多業務/多接口數據并發傳輸；
7、 以太網接口；
8、 高接收靈敏度；
9、 TDD點對點通信；
10、設備端到端傳輸延時不大于10毫秒；
11、低功耗、小體積；
12、寬壓供電（DC 10V～36V），航空連接器；
13、GJB級防砂塵、霉菌、鹽霧、淋雨、振動、沖擊、振動等防護措施；
14、GJB級電磁兼容。

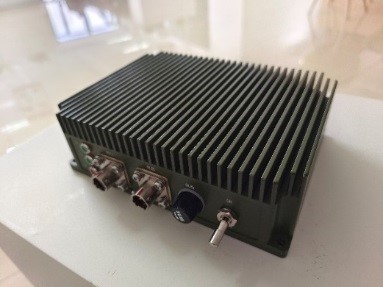

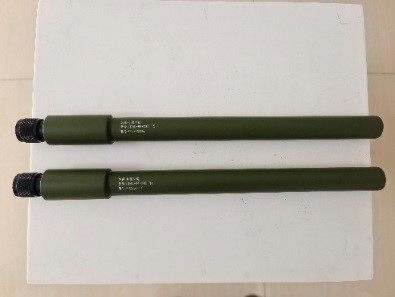

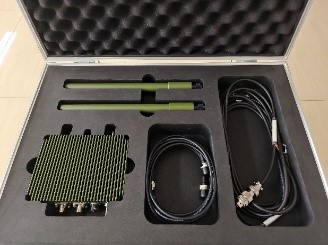

產品外觀示意：
技術指標：
|
項目 |
規格 |
|
典型通信距離 |
2Km（偽通視，天線架高2米） |
|
通信速率 |
滿足720P視頻及相關數據傳輸（數據總速率≥2Mbps） |
|
工作頻率 |
1100～1500MHz |
|
信道數 |
15個，支持15套裝備同時工作互不干擾，且能避免與北斗或GPS干擾 |
|
數據接口 |
1路以太網接口 |
|
組網形式 |
點對點/FDMA（15組） |
|
國產化率 |
100% |
|
峰值發射功率 |
1W（30dBm） |
|
接收靈敏度 |
-103dBm@丟包率≤1×10-4 |
|
傳輸延時 |
≯10ms |
|
天線增益 |
2dBi |
|
尺寸 |
主機： 120mm×160mm×50m（不含接插件） |
|
天線：ф25×300mm |
|
|
重量 |
1.315kg |
|
電源 |
DC 10V～36V |
|
功耗 |
平均功耗：14W |
|
發射瞬態功耗：15W |
|
|
工作溫度 |
-40 ~ +65℃ |
|
貯存溫度 |
-40 ~ 60℃，濕度不大于98% |
|
相對濕度 |
不大于98%（25℃） |
|
海拔高度 |
≥4500m |
|
沖擊振動 |
GJB15016-86有關要求 |
|
電磁兼容 |
GJB151B-2013有關要求 |
